Включатель наружного освещения. Включатель наружного освещения ВК343 (рис. 130) клавишный, имеет два фиксированных положения клавиши и предназначен для вклю-чения габаритного огня в подфарниках и задних фонарях. При включении габаритного огня вклю-чаются одновременно лампы фонарей освещения номерного знака и лампы освещения багажного отделения автомобиля, а также подается напряжение на переключатель света фар и включатель освещения шкал контрольно-измерительных приборов.
Крепление включателя в специальных отверстиях панели приборов осуществляется при помо-щи пружинных распорок на его корпусе.
Переключатель указателей поворота и света фар. Переключатель указателей поворота и света фар П135 автомобиля мод. 2140 предназначен для включения ламп указателей поворота, включения ближнего и дальнего света фар, сигнализации дальним светом фар и включения звукового сигнала.
Переключатель указателей поворота работает следующим образом (табл. 11): при перемеще-нии рычага в положение левого (вниз) или правого (вверх) поворота автомобиля подвижный контакт 12 (рис. 131) переключателя перемещается, замыкая цепь левых или правых указате-лей поворота. Одновременно перемещается сектор 7 возврата рычага переключателя, от-жимая при этом подвижную опору 9 сухаря 8 и поднимая сухарь. При завершении поворота автомобиля шайба 5 включения указателей поворота, увлекаемая рулевым колесом, воздейству-ет одним из двух шипов нижней своей части на выступающий сухарь, отжимает его и по-ворачивает сектор возврата, устанавливая рычаг, связанный штифтом с сектором воз-врата, в нейтральной положение.
Переключатель света фар имеет три фиксированных положения рычага: 0 — фары выклю-чены, / — включен ближний свет фар; // — включен дальний свет фар.
На рис. 132 показан внешний вид трехрычажного переключатели 124.3709 (в табл. 11 —схема его коммутации), устанавливаемого вместо переключателя П315 на автомобили мод. 2140 в комплектации «люкс». Дополнительно к операциям управления, обеспечиваемым двухрычажным переключателем П135, переключатель 124.3709 содержит контакт-ную группу и рычаг для управления электродвигателями стеклоочистителя и омыва-теля стекла ветрового окна.
Рычаг переключения света фар может занимать следующие фиксированные положения: 0 — фары выключены; / — включен ближний свет фар; // — включен дальний свет фар; /// — включен дальний свет фар (нефиксированное положение рычага для сигнализации све-том фар).
Рычаг   переключателя    указателей   поворота   может занимать   следующие   фиксиро-ванные   положения:   0   • включен    указатель    правого    поворота;    У — указатели пово-рота   выключены;   // — включен   указатель   левого поворота.
Рычаг переключения электродвигателей стеклоочистителя и омывателя стекла ветрового окна мо-жет занимать следующие фиксированные положения: 0 — электродвигатель стеклоочистителя вы-ключен; /—электродвига тель стеклоочистителя включен (малая скорость); // — электродвигатель стеклоочистителя включен (большая скорость); /// — электродвигатели стеклоочистителя и омы-вателя включены (нефиксированное положение рычага).

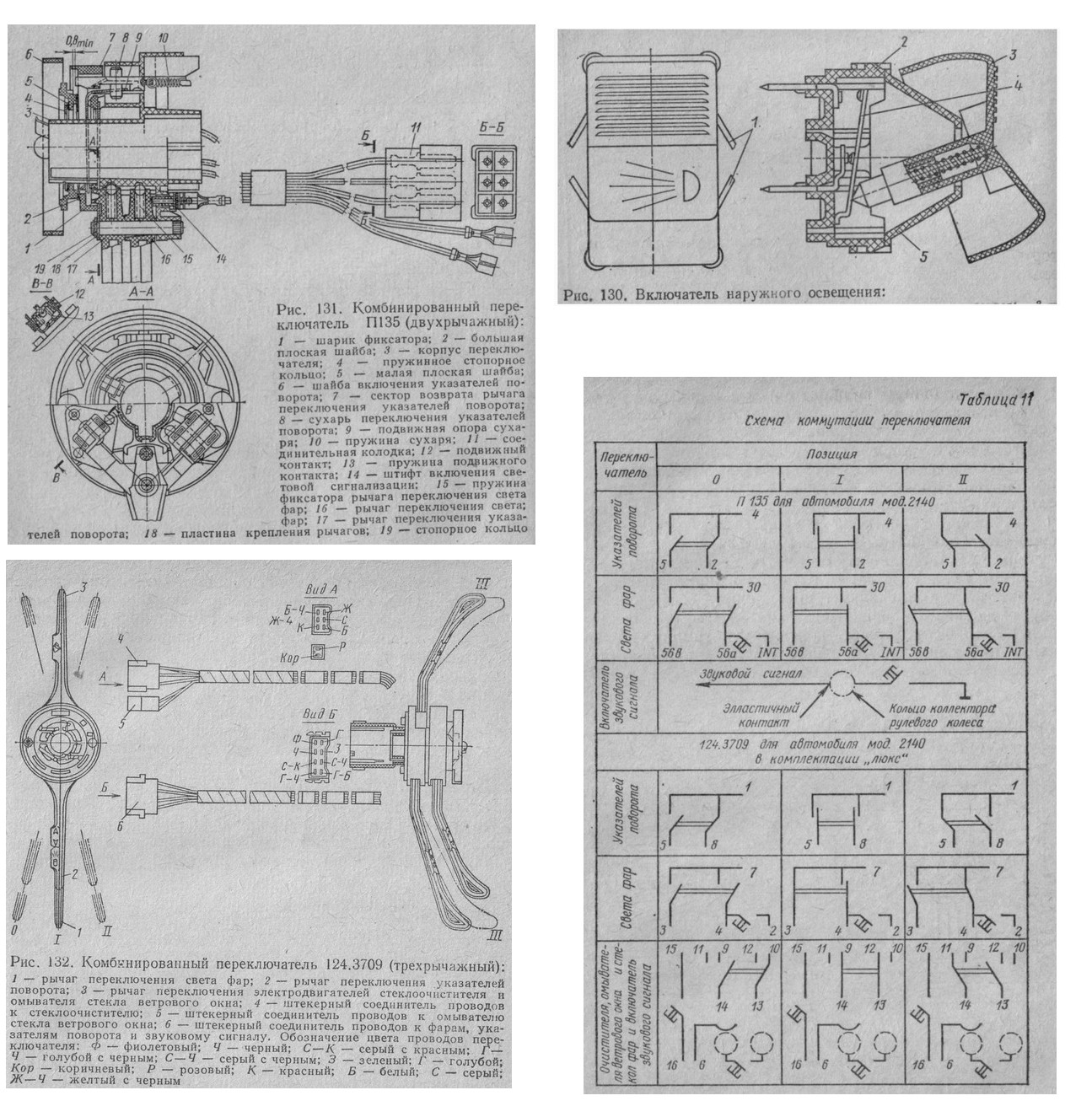

Рис, 130. Включатель наружного освещения:
1 — пружинные   распорки;    2 — основание   неподвижных   контактов;     3 - клавиша; 4 — подвижная    контакт-ная   пластина;    5 - корпус

Рис.  131.  Комбинированный переключатель  П135 (двухрычлжпый):
1 .— шарик фиксатора; 2 — большая плоская шайба; 3 — корпус переключателя; 4 — пружинное стопорное кольцо; 5 — малая плоская шайба: 6 — шайба включения указателей поворота; 7 — сектор возврата рычага переключения указателей поворота: 8 — сухарь переключения указателей поворота: 9 — подвижная опора сухаря; 10 — пружина сухаря; 11 — соединительная колодка; 12 — подвижный контакт; 13 — пружина под-вижного контакта: 14 — штифт включения све-товой сигнализации: 15 — пружина фиксатора рычага переклю-чения света фар: 16 — рычаг переключения света; фар; 17 — рычаг переключения указателей поворота; 18 — пластина крепления рычагов; 19 — стопорное кольцо

Рис. 132. Комбинированный переключатель 124.3709 (трехрычажный):
1 — рычаг переключения света фар; 2 — рычаг переключения указателей поворота; 3 — рычаг переключе-ния электродвигателей стеклоочистителя и омывателя стекла ветрового окна: 4 — штекерный соедини-тель проводов к стеклоочистителю: 5 — штекерный соединитель проводов к омывателю стекла ветрового окна; 6 — штекерный соединитель проводов к фарам, указателям поворота и звуковому сигналу. Обозначе-ние цвета проводов переключателя: Ф — фиолетовый: Ч — черный; С—К — серый с красным; Г— Ч — голубой с черным; С—Ч — серый с черным: 3 — зеленый; Г — голубой; Кор — коричневый: Р — розо-вый; К — красный; Б — белый; С — серый; Ж—Ч — желтый с черным
