Рис. 118. Схема соединений приборов электрооборудования автомобилей мод. 2140:
1 — лампа указателя поворота в подфарнике; 2 — лампа габаритного огня в подфарнике; 5 — лампа габа-ритного огня фары; 4 — двухнитевая лампа ближнего и дальнего света фары; 5 — звуковой сигнал; 6 — элек-тродвигатель насоса омывателя стекла ветрового окна; 7 — электромагнитное реле включения звуковых сигна-лов; 8 — датчик давления масла; 9 — катушка зажигания; 10 — распределитель зажигания; 11 — свеча зажига-ния; 12 — стеклоочиститель; 13— стартер; 14 — аккумуляторная батарея; 15 — генератор; 16 и 17 — электро-магнитное реле включения соответственно ближненего и дальнего света фар; 18 — включатель контрольной лампы тормозных систем; 19 и 28 —блоки плавких предохранителей соответственно -левый и правый; 20 — штепсельная розетка переносной лампы; 21 — подкапотная лампа; 22 — датчик указателя температуры охлаждающей жидкости в системе охлаждения двигателя; 23 — включатель фонаря света заднего хода; 24 — включатель контрольной лампы тормозных систем; 25 — переключатель
электродвигателей стеклоочистителя и омывателя стекла ветрового окна; 26 — прерыватель тока в цепи ламп указателей поворота; 27 — штекерный соединитель проводов; 29 — включатель габаритного огня; 30 - прикури-ватель с лампой; З1, 49 и 57 —плафоны внутреннего освещения салона соответственно правый, задний и левый; 32 — включатель аварийной сигнализации; 33 и 58 — включатель плафона соответственно в правой задней и левой передней двери; 34 — электродвигатель отопителя. кузова; 35 — переключатель электродвигателя отопи-теля кузова; 36 — включатель ламп освещения шкалы приборов; 37 — радиооборудование; 38 — электроабогре-вающий элемент стекла; 39 — датчик указателя уровня топлива в баке; 40 — контрольная лампа включения габа-ритного огня; 41 — указатель давления масла в смазочной системе двигателя; 42 — указатель температуры ох-лаждающей жидкости, в системе охлаждения двигателя; 43 — контрольная лампа включений дальнего света фар; 44 — лампа освещения шкалы приборов; 45 — контрольная лампа включения указателей поворота; 46 —указатель уровня топлива в баке; 47 — контрольная лампа включения стояночной тормозной системы и нару-шения герметичности тормозного гидропривода; 48 — амперметр; 50 — переключатель света фар (на рулевой колонке); 51— переключатель указателей поворота; 52 — включатель звукового сигнала; 53 — включа-тель зажигания к стартера; 54 — включатель сигнальных ламп в задних фонарях; 55 — переключатель элек-трообогревателя стекла задне! о окна кузова; 56 — контрольная лампа включения обогрева заднего стекла; 59 — лампа багажного отделения;- 60 — лампа поворота в заднем фонаре; 61 — лампа габаритного огня; 62 — лампа сигнала торможения в заднем фонаре; 63 — лампа заднего хода в заднем фонаре; 64 — лампа фона-рей освещения номерного знака. Обозначение цвета проводов:. Б — белый; Г — голубой; Ж — желтый; 3 — зеленый; К — красный; Кор — коричневый; О — оранжевый; Р — розовый; С — серый; Ф — фиолетовый; Ч — черный

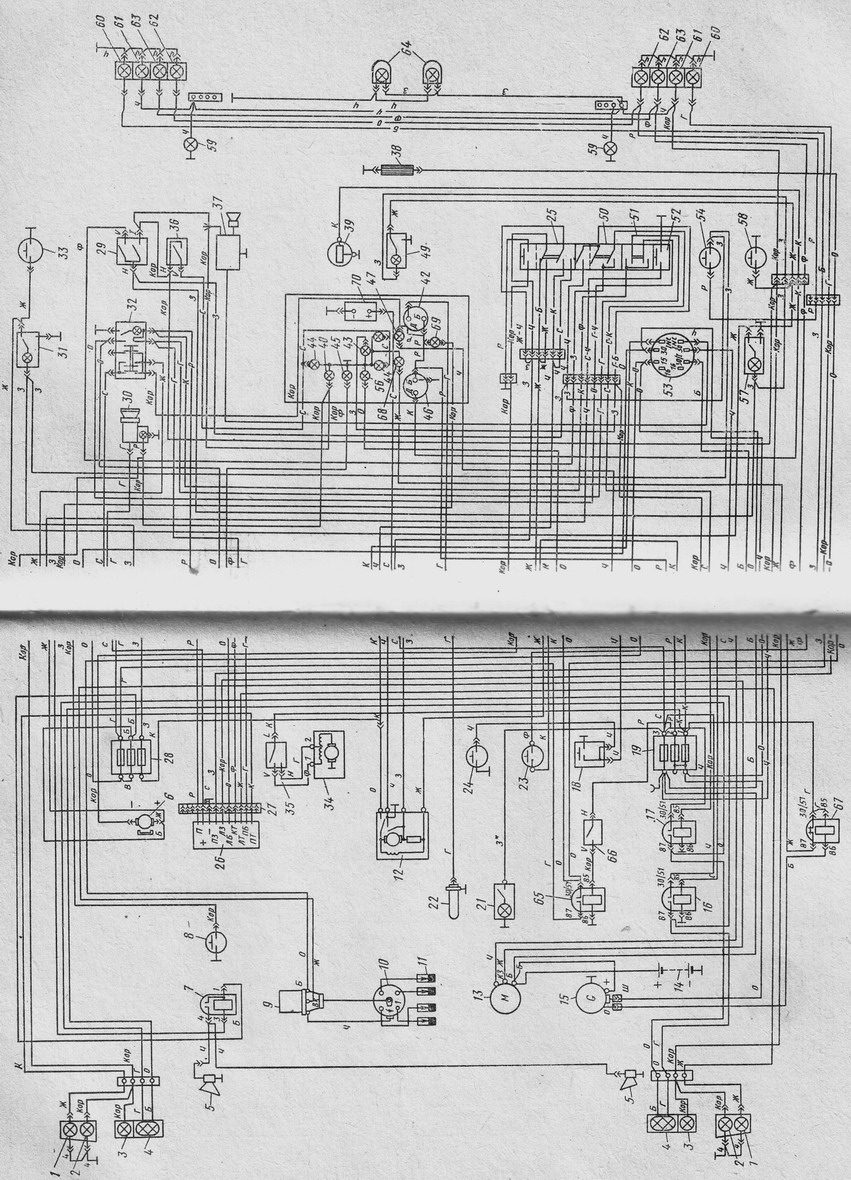

Рис. 119. Схема соединений приборов электрооборудования автомобилей мод. 2140 в комплектации «люкс»:
/ — 54 — то же, что на рис. 118; 65 — реле включения электрообогрева стекла заднего окна; 66 — включа-тель электрообогрева, стекла заднего окна; 67 — реле включения контрольной лампы разрядки аккумуля-торной батареи; 68 — контрольная лампа разрядки аккумуляторной батареи; 69 -— контрольная лампа ава-рийного давления масла в смазочной системе двигателя; 70 — часы. Обозначение цвета проводов то .же, что на рис.118
