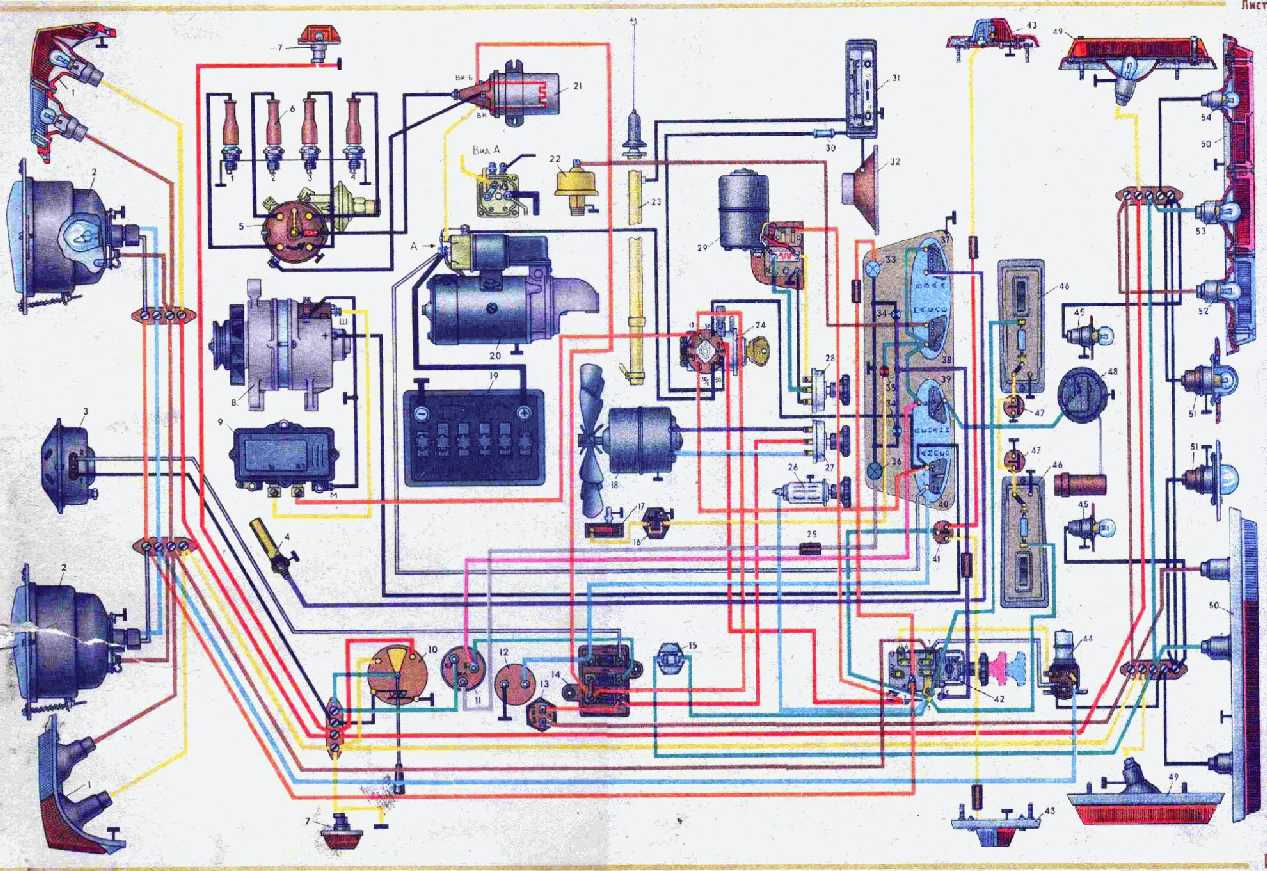

Электросхема Москвич-412 АЗЛК (цветной плакат)

Было найдено по адресу http://virus.nordzone.ru/auto/slv2.chat.ru/Moskvich/moskvich.htm и немного отретушировано.

Обозначение:

1 - подфарник
2 - фара
3 - звуковой сигнал
4 - датчик указателя температуры охлаждающей жидкости
5 - прерыватель-распределитель тока
6 - свеча зажигания с наконечником провода
7 - боковой фонарь-указатель поворота
8 - генератор переменного тока
9 - реле-регулятор
10 - переключатель указателей поворотов и включатель звукового сигнала
11 - прерыватель указателей поворотов
12 - штепсельная розетка
13 - включатель светового сигнала при заднем ходе
14 - блок плавких предохранителей
15 - включатель стоп-сигнала
16 - включатель лампы сигнального устройства гидропривода тормозов
17 - контрольный включатель лампы сигнального устройства
18 - электродвигатель вентилятора отопителя
19 - аккумуляторная батарея
20 - стартер
21 - катушка зажигания
22 - датчик указателя давления масла
23 - антенна радиоприемника
24 - включатель зажигания и стартера
25 - соединительная муфта
26 - прикуриватель
27 - переключатель электродвигателя 18
28 - переключатель электродвигателя 29
29 - электродвигатель привода стеклоочистителя
30 - плавкий предохранитель
31 - радиоприемник
32 - громкоговоритель
33 - светофильтр и контрольная лампа включения дальнего света фар
34 - лампа освещения шкал приборов
35 - лампа сигнального устройства гидропривода тормозов
36 - светофильтр и контрольная лампа включения указателей поворотов
37 - указатель температуры охлаждающей жидкости
38 - указатель давления масла
39 - указатель уровня бензина
40 - амперметр
41 - включатель фонаря 43
42 - центральный переключатель света
43 - боковой фонарь света стоянки
44 - ножной переключатель света
45 - лампа освещения багажника кузова
46 - плафон освещения салона кузова
47 - дверной включатель плафона
48 - датчик указателя уровня бензина
49 - задний фонарь-указатель поворота
50 - задний комбинированный фонарь
51 - фонарь освещения номерного знака
52 - лампа отсека света при заднем ходе
53 - лампа отсека стоп-сигнала
54 - лампа отсека света стоянки
