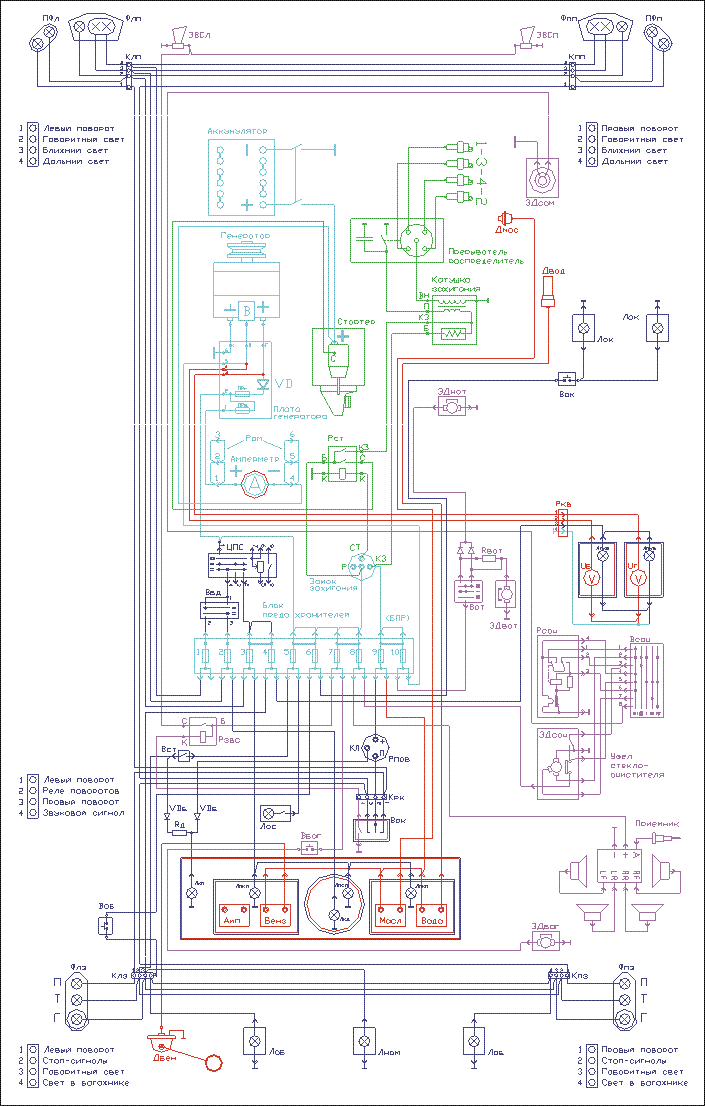

В процессе капремонта была собрана новая электросхема с нуля, т.е. полностью убраны старые жгуты, и проложены новые по вновь разработанной схеме с учетом надежности и всех мыслимых пожеланий.

Наименования и сокращения на электрической схеме

Вбаг Выключатель (кнопка) электродвигателя замка багажника
Вбд Выключатель (кнопка) света фар «дальний – ближний»
Воб Выключатель концевой освещения багажного пространства
Вок Выключатель концевой освещения подкапотного пространства
Вот Выключатель режимов работы отопителя
Врк Выключатель рулевой колонки
Всоч Выключатель режимов работы стеклоочистителя
Всом Выключатель (кнопка) кратковременной работы стеклоомывателя
Вст Выключатель концевой стоп-сигналов
Дбен Датчик указателя уровня бензина в баке
Двод Датчик указателя температуры охлаждающей жидкости
Дмас Датчик указателя давления масла
ЗВСл(п) Звуковой сигнал левый (правый)
Клп Колодка левая передняя
Кпп Колодка правая передняя
Клз Колодка левая задняя
Кпз Колодка правая задняя
Крк Колодка рулевой колонки
Лоб Лампа освещения багажного пространства
Лок Лампа освещения подкапотного пространства
Лос Лампа освещения салона
Лкд Лампа контрольная включения дальнего света фар
Лкп Лампа контрольная реле поворотов
Лном Лампа освещения номерного знака
Лпкв Лампа подсветки контрольного вольтметра
Лпкп Лампа подсветки комбинации приборов
Лпсп Лампа подсветки спидометра
Рам Разъем приборной панели амперметра
Рсс Разъем приборной панели света и сигнализаторов
Рип Разъем приборной панели измерительных приборов
Ркв Разъем блока контрольных вольтметров
Рзвс Реле звуковых сигналов
Рпов Реле прерывателя поворотов
Рсоч Реле режимов работы стеклоочистителя
Рст Реле стартера
ЦПС Центральный переключатель света
ЭДбаг Электродвигатель замка багажника
ЭДвот Электродвигатель вентилятора отопителя
ЭДнот Электродвигатель насоса отопителя
ЭДсом Электродвигатель стеклоомывателя
ЭДсоч Электродвигатель стеклоочистителя
Флп(пп) Фара левая передняя (правая передняя)
ПФл(п) Подфарник левый (правый)
Флз(пз) Фонарь левый задний (правый задний)
