Печка от "Запорожца"
Автор KEROSIN
Форум "Нива 4х4" NIVA-FAQ - Отопление
http://niva-faq.msk.ru/tehnika/kuzov/otopitel/ker_pz.htm
Работая на Ниве зимой, решил обзавестись автономной печкой. Т. к. приходилось часто сидеть в машине по часу, а то и больше в мороз -15, и гонять движок. Как-то на соревнованиях в "Волене", что под Дмитровом, познакомился с мужичком на "Дефендере" длиннобазном, оборудованным автономкой на дизеле. Переодевался он, и кофий попивал в одной маечке, при приличном морозе, прям в машине - завидно стало! Вот я и подумал: "А чем нивка хуже?"
Выбор сразу пал на запорожскую печку, т. к. по паспорту бензиновая она. Предупреждая
возникающие вопросы по поводу безопасности сего девайса, скажу, что все неприятности, связанные с возгоранием авто, относятся ИСКЛЮЧИТЕЛЬНО к конструктивно-бездарным решениям "светлых голов" ЗАЗа, умудрившихся совместить дренаж неиспользованного бензина с выхлопной высокотемпературной магистралью. В остальном - вещь вполне "военная", работающая на любом горючем от соляры до бензина. Разница только в "угаре", т. е. дымности и выделяемых калориях. На бензине печка даёт вполне нормальную температуру для обитания внутри сравнительно небольшого салона Нивы зимой при заглушенном движке.
Условия установки: отсутствие запасного колеса под капотом.
На левом крыле имеется выдавка под колесо. На выдавке сообразно фланцу выхлопного патрубка вырезается отверстие (определяется по месту) в подкрыльное пространство, и два отверстия под болты крепежа.

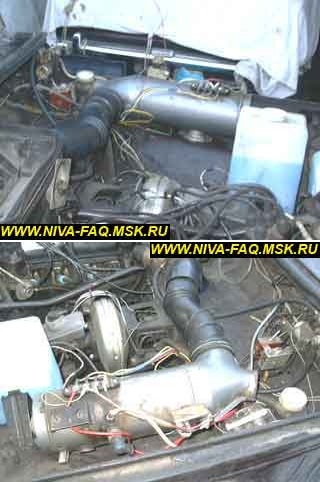

В систему топливопровода вживляется тройник от газели - отвод на электронасос (снимается со старого запора в комплекте с печкой, прокладкой фланца и хомутом обязательно!), питающий печку. С печки удаляются лишние воздушные короба (боковой и торцевой с заслонками), остаётся только задний. На полке задней стенки капота (ALER: наверное, не капота, а моторного отсека) прорезается отверстие в районе рулевой колонки под воздуховод, состоящий из Г-образной трубы с фланцем и воздуховодного патрубка, подходящего по диаметру под кожух печки. Второе отверстие глушится металлической (!) заглушкой из алюминия или жести (котёл из нержавейки внутри кожуха нагревается докрасна!). Трубы лучше использовать металлические, тонкостенные или гофру (пластик - подплавляется).
На верхней части располагается колодка проводов. Салатовый - движок с крыльчаткой, красный толстый - свеча (подключать только через шунт в заднем патрубке последовательно!), жёлтый (коричневый) - клапан подачи топлива с карба печки.
Карб печки устанавливается на полке вместо тормозного бачка, бачок ставится от 9-ки прямо на главный тормозной цилиндр (или ставить цилиндр 2108 в сборе). Трубка подачи от карба к печке удлиняется шлангом, лучше армированным, лучше внатяг, чтобы обеспечить самотёк топлива, или, лучше всего, удлинением медной трубки (можно использовать тормозные медные).
Провода подключаются следующим образом: двигатель, отдельно на +,свечи через термореле (регулятор температуры пуска, винтом), через силовое реле; клапан питания - отдельно на +. При этом, если печка"заглохнет, произойдёт остывание - автоматически запустится схема запуска свечи.
Лишний бензин непосредственно дренажируется под крыло на колесо; туда же осуществляется выхлоп. Рампу верхнего рычага стоит закрыть куском резины с прорезями, чтобы газы не проникали под капот.
Глушить печку следует, выключив клапан подачи и подождав полной выработки горючего в карбе, затем выключить выключатель свечи, последним выключать движок крыльчатки (режим продувки). Иначе может произойти хлопок неотработанного горючего через всасывающее отверстие - это нехорошо.
Выключатели ставятся на торпеде или под ней на уголке в удобном месте (работу свечи хорошо контролировать лампочкой).
Плюсы: расход 300 г в час против 1.5 л движка на хх. Тепло, занимает немного места, при должном обслуживании - безотказна. С аккумулятора берёт не больше штатного вентилятора печки. Электронасос можно использовать в качестве альтернативного штатному, при отказе достаточно перекинуть шланги.
Минусы - иногда попахивает бензином (угар - значит чистить пора, разбирать), если просекает фланец выхлопушки - тоже попахивает (в общем, все запахи из под капота можно учуять, ну как, собственно, и без неё, через воздуховод печки, при движении). |
